一、裂紋損傷的宏觀分類與特征

表面起源型裂紋

表現形式：呈放射狀擴展，裂紋源區可見明顯應力集中特征

典型位置：滾道邊緣、擋邊接觸區（發生率占比42%）

微觀特征：SEM掃描顯示解理斷裂+少量韌窩，裂紋深度0.1-0.5mm

次表面起源型裂紋

萌生位置：通常位于硬化層下0.3-0.8mm處（最大剪切應力區）

擴展路徑：與表面呈30-45°夾角延伸

金相分析：可見非金屬夾雜物（B類、D類夾雜物為主要誘因）

貫穿性裂紋

破壞形式：導致軸承組件完全斷裂分離

斷口分析：可見明顯疲勞輝紋，間距2-5μm（對應載荷循環次數）

二、材料因素深度解析

冶金缺陷影響矩陣

缺陷類型 臨界尺寸(μm) 應力集中系數 危害等級

氧化物夾雜 ≥15 2.8-3.5 ★★★★

碳化物偏析 ≥20 2.5-3.2 ★★★☆

縮孔殘余 ≥50 4.0-5.0 ★★★★★

白點氫脆 ≥10 3.5-4.2 ★★★★☆

材料處理工藝缺陷

滲碳層梯度異常：表面-心部硬度落差＞HRC15

淬火應力未消除：殘余應力＞400MPa（X射線衍射測定）

磨削燒傷：二次回火層深度＞0.03mm

三、力學載荷誘因分析

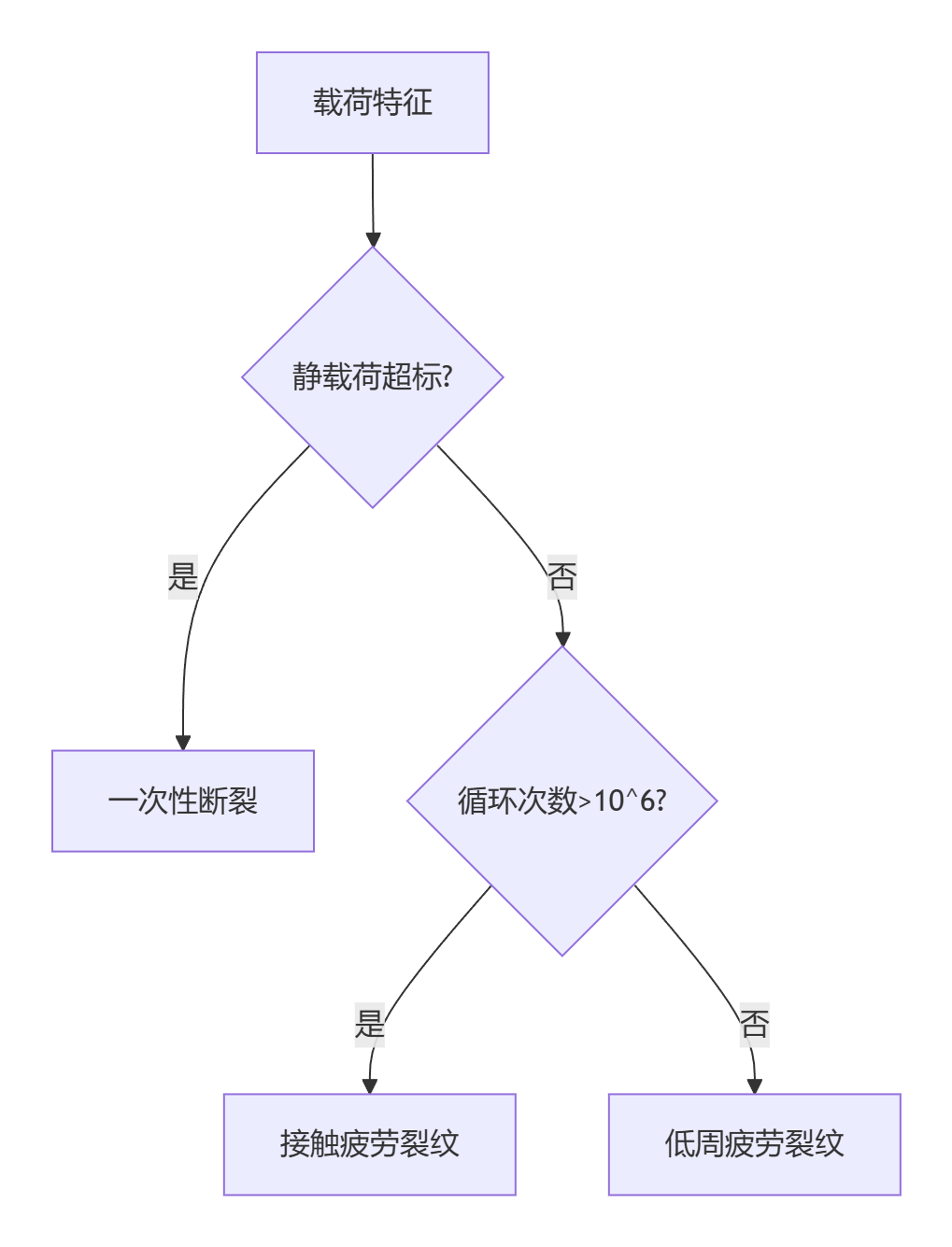

過載類型判別標準

典型工況應力譜分析

軋機軸承：接觸應力峰值達3000-4000MPa

風電軸承：變幅載荷比K=σmin/σmax=0.2-0.5

工程機械：沖擊載荷頻次＞5次/分鐘

四、裝配使用因素詳解

安裝不當?shù)牧炕绊?/span>

過盈量偏差±0.01mm → 應力增加15-20%

軸線不對中＞0.02mm/m → 壽命降低50-70%

預緊力超差10% → 溫升提高8-12℃

潤滑失效的臨界條件

油膜厚度比λ＜1（混合潤滑狀態）

顆粒污染＞ISO 4406 18/15級

水分含量＞500ppm

五、裂紋擴展動力學模型

Paris公式修正應用

da/dN=C(ΔK)^m

（Timken軸承典型參數：C=3.2×10^-11，m=3.8）

臨界裂紋尺寸計算

a_c=(K_IC/σ_max)^2/π

（GCr15材料K_IC≈20MPa·m^1/2）

六、預防性技術措施

制造過程控制要點

真空脫氣冶煉：氧含量≤8ppm

可控氣氛熱處理：碳勢波動±0.05%

精密磨削：表面殘余壓應力控制在-200~-300MPa

工程應用改進方案

載荷譜優化：降低峰值載荷15%

表面強化：滾道噴丸處理（強度0.3-0.5C）

狀態監測：安裝振動傳感器（頻帶10-10000Hz）

七、失效分析標準流程

現場調查階段

記錄裂紋位置與擴展方向

測量剩余游隙變化量

收集潤滑劑樣品

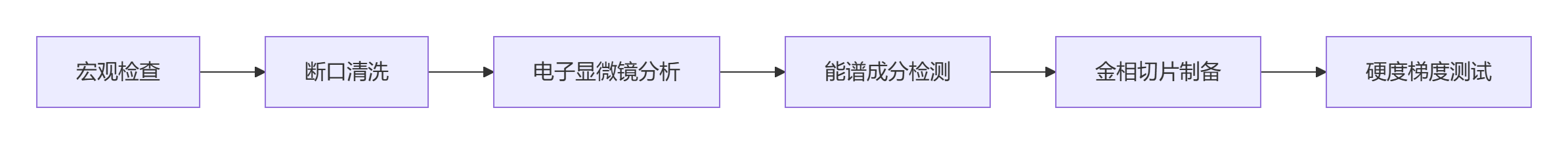

實驗室分析程序

八、典型案例研究

某風電主軸Timken軸承早期裂紋分析：

背景：運行3800小時后出現周向裂紋

發現：次表面存在尺寸32μm的Al?O?夾雜物

驗證：有限元分析顯示夾雜處應力集中系數達3.6

改進：采用ESR電渣重熔鋼，夾雜物控制到≤10μm

九、前沿檢測技術應用

相控陣超聲檢測

可檢出深度≥0.3mm的內部裂紋

檢測速度比常規UT提高5倍

三維X射線斷層掃描

分辨率達1μm級

可重建裂紋三維形貌

十、結論與建議

Timken軸承裂紋是多重因素耦合作用的結果，統計分析顯示：

材料因素占比約35%

載荷因素占比約40%

人為因素占比約25%

建議建立全生命周期管理體系：

采購階段：要求提供詳細的冶金質量報告

安裝階段：采用液壓法精確控制過盈量

運行階段：實施在線監測（振動+油液）

維護階段：定期進行無損檢測（UT+MT）

對于關鍵設備軸承，推薦采用基于斷裂力學的剩余壽命預測方法，結合定期拆檢的磁粉檢測（MPI），可將意外斷裂風險降低80%以上。
